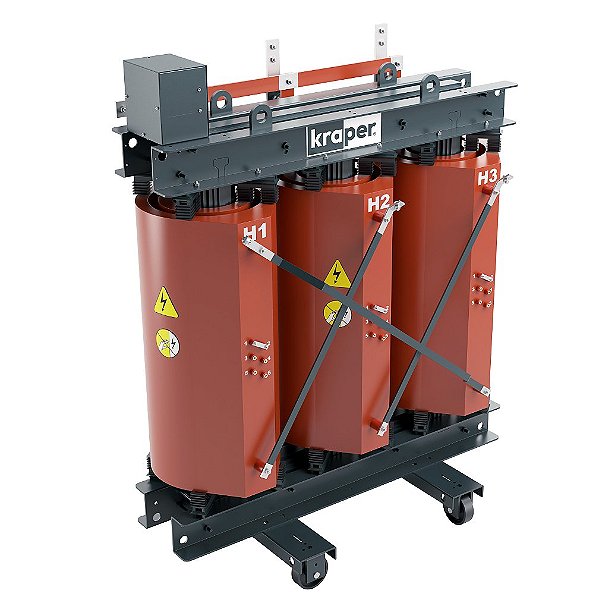

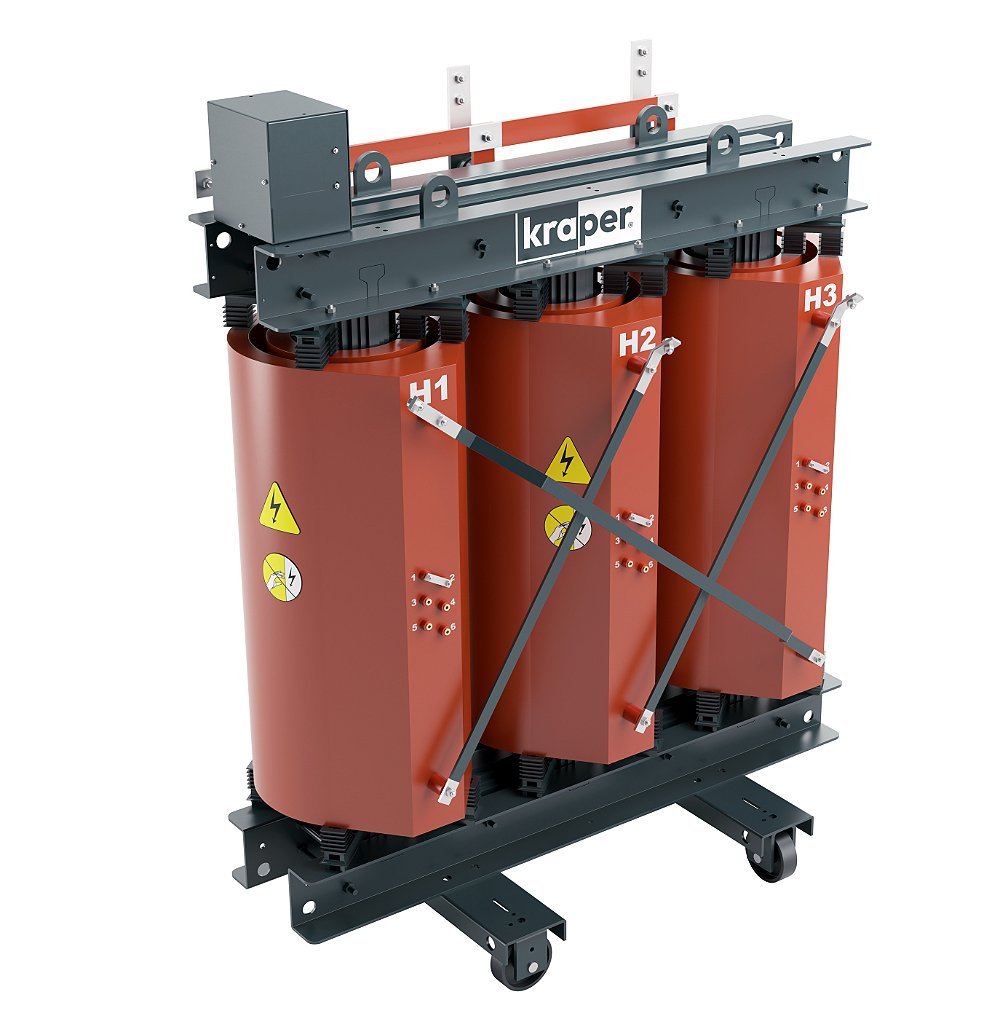

TRANSFORMADOR A SECO 150KVA 13,8/0,38KV IP-00 AN CL 15KV
INFORMAÇÕES GERAIS
- Fabricante: Kraper
- Norma: ABNT NBR 5356-11
- Local de instalação: Abrigado
- Altitude máxima: ≤ 1000m
- Proximidade do mar: Não
- Ambiente com agentes químicos corrosivos: Não
- Ambiente com atmosfera explosiva: Não
- Classes - Ambiental / Climática / Resistência ao fogo: E2/C2/F1
- Temperatura ambiente: ≤ 40°C
CARACTERÍSTICAS MECÂNICAS
- Grau de proteção: IP00
- Refrigeração: AN
- Cor das ferragens/invólucro: RAL 7024
- Cor das bobinas: vermelho óxido
- Terminal de aterramento: 10 a 70mm²
- Nível de ruído (à 1m): 58dB
CARACTERÍSTICAS ELÉTRICAS
- Potência: 150kVA
- Potência nominal (com ventilação forçada): N/A
- Fator K: K1
- Frequência: 60Hz
- Grupo de Ligação: Dyn1
- Nível de descargas parciais: ≤ 10pC
- Impedância: 5,0%
- Perdas em vazio: 750W
- Perdas totais: 3800W
ALTA TENSÃO
- Tensão nominal AT: 13800V
- Taps: 13800/13200/12600/12000/11400V
- Material: Alumínio
- Classe de isolação: 15kV
- Classe de temperatura do material isolante: F (155°C)
- Elevação de temperatura: 100°C
- Tensão suportável a frequência industrial (60s): 34kV
- Nível básico de impulso atmosférico (NBI): 95kV
- Conexão: Barramentos de alumínio
- Posição da saída dos cabos/barras: Superior
BAIXA TENSÃO
- Tensão nominal BT: 380/220V
- Taps: N/A
- Material: Alumínio
- Classe de isolação: 1,1kV
- Classe de temperatura do material isolante: F (155°C)
- Elevação de temperatura: 100°C
- Tensão suportável a frequência industrial (60s): 3kV
- Nível básico de impulso atmosférico (NBI): N/A
- Conexão: Barramentos de alumínio
- Posição da saída dos cabos/barras: Superior
ACESSÓRIOS
- Manual de instalação e operação
- Olhais de içamento
- Placa de identificação em alumínio
- Etiquetas de sinalização de perigo
- Painel de comutação sem carga para comutação manual
- Terminal de aterramento
- Controlador de temperatura microprocessado com PT100
OPCIONAIS:
- Sistema de ventilação forçada
